Инженерник, Январь-7.2, OpenOLT, Innovate LM2
Дорогой друг, если тебе знакомы все эти слова, то извращенцем ты являешься покруче героя романчика Эрики Джеймс.
Но
ближе к теме, наконец-то мною собран и испытан весь комплект для
самостоятельной калибровки ЭБУ в режиме "онлайн". Подопытным конечно же
стал собственный таз.

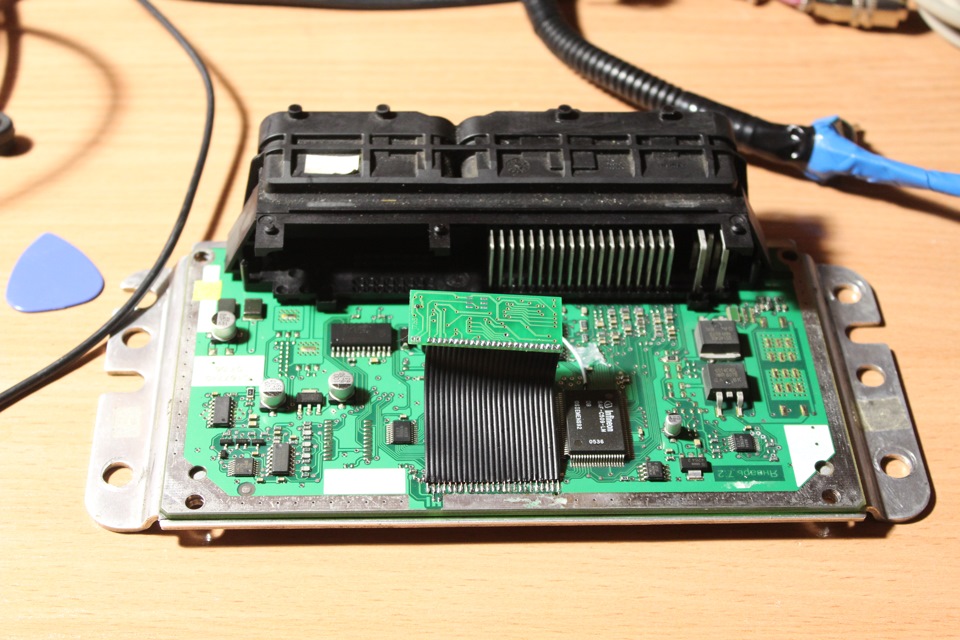

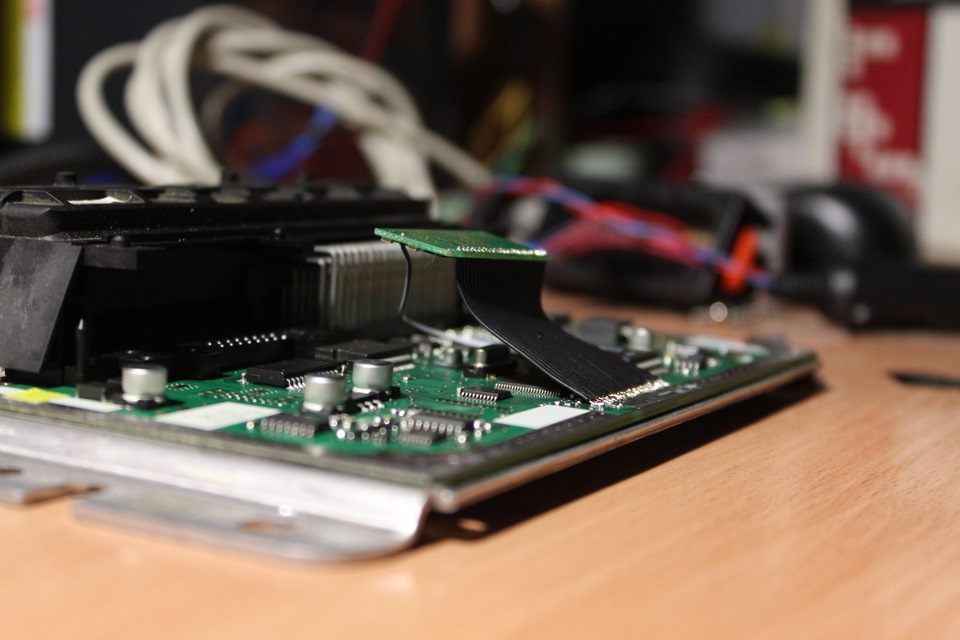

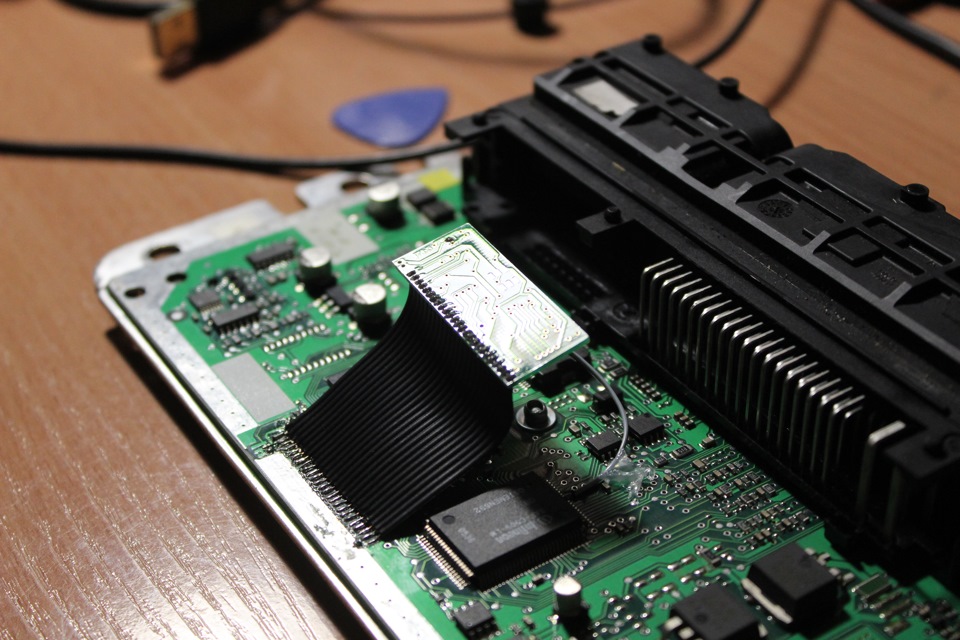

1) Инженерный ЭБУ с поддержкой протокола СМС
ОЛТ, собранный на моем столе из обычного января (правда
восьмиклапанного, но ключи потом впаяю) и платы, заказанной с tkpiuk.ru/;
2) Широкополосный датчик кислорода Innovae LM2;
3) Самодельный k-line адаптер на основе микросхемы FTDI;
4) Бесплатный софт для ПК ecusystems.ru/content/openolt, на нем можно откатывать топливные карты (базовое цикловое наполнение или поправку циклового наполнения)
5) Бесплатная инженерная прошивка www.ecusystems.ru/forum/viewtopic.php?f=14&t=195 с поддержкой всех турбоплюх (соленоиды, ДАД, ДТВ).
Так
вышло, что ШДК я взял нетипичный для DIY проектов (LC1/2), а какой-то
топовый, хоть и бушный, но на именитый софт от TRS я пока зажмотил,
поэтому возникла проблема — в OpenOLT нет возможности связываться с
Innovate LM2 по его USB-интерфейсу. Нужно было реализовать такую
ситуацию, чтобы LM2 был подключен к системе через виртуальный ком-порт.

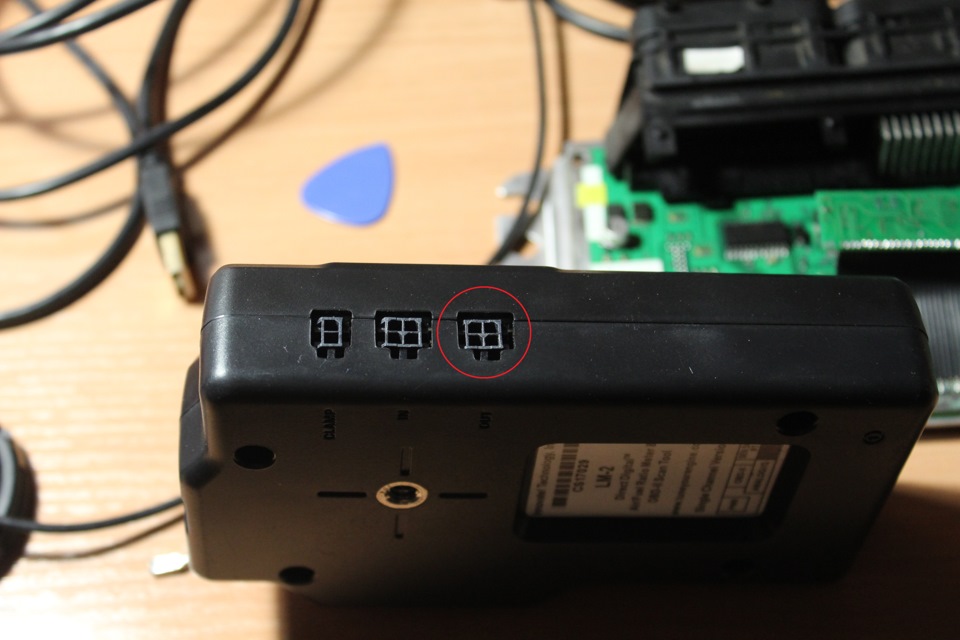

Это возможно, на контроллере есть интерфейс, но в моем комплекте не было
кабеля для последовательного порта.

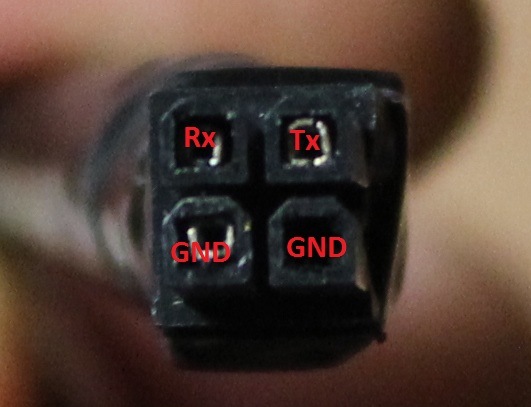

Распиновки разъема, который на контроллере, в интернете я не нашел, поэтому вскрыл контроллер и восстановил распиновку согласно пинам микросхемы — драйвера RS232 (MAX). Вот она:
Подключаем, ставим дрова для шнурка и поддтягиваем в опэнолт номер порта и тип протокола (innovate LC1). Все работает прекрасно и стабильно. Видео:

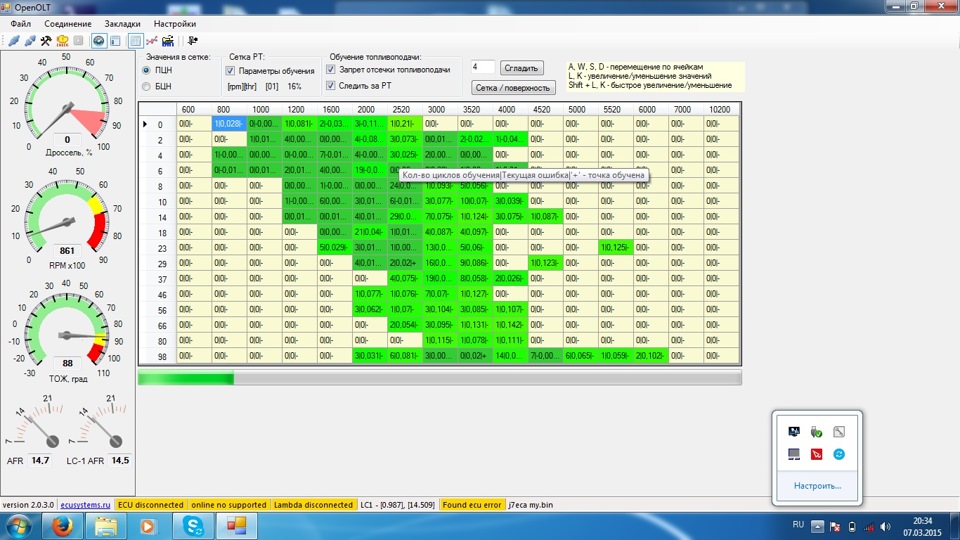

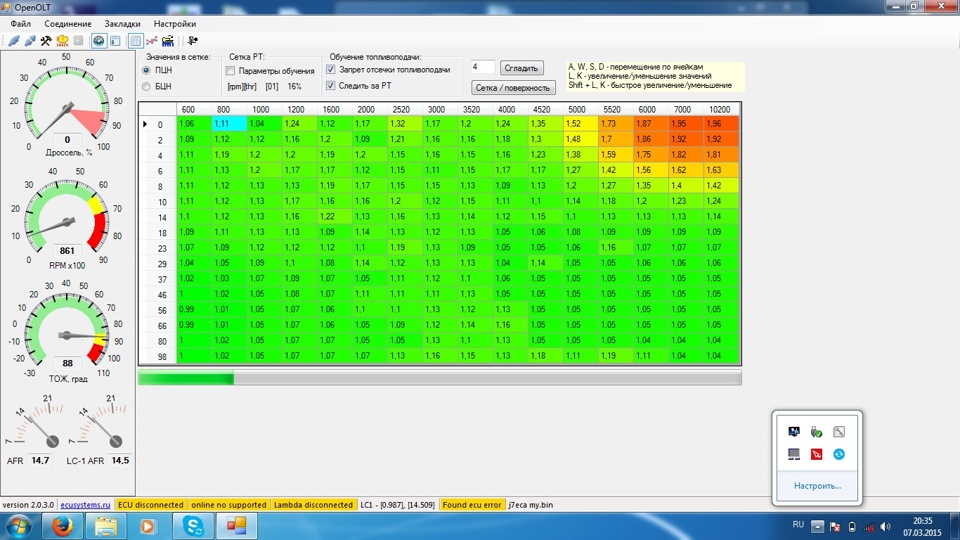

Вкрутил сенсор в паука и около часа мучал пока еще стоковый двигатель на пустых объектовских дорогах режимного городка (почтовские поймут). В итоге отстроил ПЦН в нужном мне диапазоне, рулить и следить за рабочей точкой на экране ноута сложновато:
Видно,
что поправка невелика, но есть. Наконец-то избавился от провалов при
резком переключении (которые являлись скорее фичей, чем багом для
заводских прошивок восьмиклапанных полторашек), двигатель стал работать
ровнее. Да, углы строить ещё не научился, но все ещё впереди.
В общем, дорогой друг, не стоит этого бояться, это почти не сложно и почти не дорого.
медиатор детектед)
Сам посмотрел, он почти на всех фото :facepalm:
паливо)
ШДК сцук дорог
Да, особенно с текущим курсом.
а сколько микросхема для инженерника стоит?
Чуть более двух тыс руб с доставкой. Её можно и самому собрать, если есть навык и желание.
А медиатор зачем при пайке?)
Спасибо. Да я паяю с гитарой наперевес :)
Медиаторы вообще по всему дому.
У меня тут тоже завелся сосед гитарист. Есть у него дефект правда, он считает себя el'mariachi, а на деле до 1 класса музыкалки как до луны ему. Да и играть ему приспичивает часов в 11-12 ночи. Вот и думаю как ему комбик угробить)))
Советую виртуозно освоить перфоратор и подыгрывать соседу)
Молодца соседушка)
А где можно сделать онлайн отката на бош 17.9.7 "почти не реально и очень дорого" ?
Можно, но это не быстро, по схеме: покатался с шдк — записал логи — поправил прошивку — залил прошивку — повторил n раз. Ну и софт халявный для считывания — записи — редактирования сложно найти. Если доработки серьезные, можно и на я7.2 перейти.
ну норм. но опенолт косячит иногда. есть свои огрехи у нее
юзай шайтан или атомик, они оба уже олтшные
А "шайтан" — это про фантюн, или про ломаный j7_olt?
нет!
шайтан
фантюн
атомик
все они независимые проекты.
только атомик и шайтан стали онлайниками, а фантюн завершил развитие (
Пасиб, нашел. Теперь как в кондитерской, надо всеми попробовать…
шайтан 1000 рублей. атомик дороже
Да, уже увидел, атомик — 3400. В курсе, даллас шайтану нужен?
да! даллас надо шайтану!
Хорошо, все равно надо впаять :)
Turbodima
да! даллас надо шайтану!
челентано возьми нофилет!
Маньяки =)
никто не звонил!
Где эту прогу скачать можно?
Сама OpenOLT в свободном доступе на www.ecusystems.ru/content/openolt
Отпишись мне в личку ? Заранее спасибо)
На DME MS 45.0 что то подобное можешь сделать?
50 оттенков января
да ты изврата поклонник. а так молодчина что с 7.2 борешься)
Поздравляю, молодец.Инженерник моя мечта)
На j7es можно ПЦН и БЦН даже без инженерной платы откатать в так называемом ram-режиме, так еще проще и дешевле выходит)
Да, прошивка вообще прекрасная, хотя турбомоторы в рам режиме катать не стоит. Софт для УОЗ hsp_test только в olt режиме работает, по-моему.
Не, в рам-режиме можно любую карту править, только софта нет, который все карты в рам-режиме открывает. SkAD откатал турбо приору в рам-режиме. Hsp_test работает в рам-режиме. Я сейчас сам жду инженерную плату, т.к. хочу ХХ достроить, плавает иногда, а ни одна прога все калибровки ХХ в рам-режиме не поддерживает.
Согласен, так дешевле на две тысячи рублей, но дольше. Даже если добавить пин программирования в косу и прошивать "на ходу". Хочу все же приобрести в будущем ИОН от TRS.
Да, в этом ты прав, мне тоже уже поднадоело каждую поездку начинать с прошивки мозга, т.к. сейчас достраиваю калибровки по логам))) Я скачал ломаный j7_olt, когда придет плата, буду пробовать его с j7esa.
Мне тоже предстоит такой секс, только с субой… там чуть по сложнее…
Нужен будет проводочек TTL to RS232. И есть соотвественно софт под него. Но здесь воля случая, японцы хитрые, у них была огромная куча модификаций, в которых и мозги применялись разные, и адресация в мозгах разная, поэтому не факт что что то смогу сделать по отрытой инфе…
TTL — это UART? Тогда просто на FT232 и сразу в USB с виртуальным ком-портом. А вообще, субу можно и на седьмой январь перевести ;)
можно, но не нужно пока) вот когда я воткну проводочек — а из под полочки повалит дымок — вот тогда да))))) можно и январь)))))
Мне в основном для диагностики, мониторинга датчиков, пока так. Если все же мои руки заполучат этот проводок — буду смотреть думать копать…
да, японцы — они такие. Как-то бодался с импрезой с ОБД разъемом. Сразу ткнулся и ecuexplorer все считал. остоединился и после попытки повторно соединиться уже ничего не вышло. Настроек не менял…
и у меня ОБД, так что
Happy-D
TTL — это UART? Тогда просто на FT232 и сразу в USB с виртуальным ком-портом. А вообще, субу можно и на седьмой январь перевести ;)
дада это УАРТ, сразу Юсб надо брать
а то не на всех ноутбуках есть ком
smileedition вот этот гражданин как-то поборол это дело по ОБД и снимает ща логи в ecuexplorer :)
Ну насчёт почтовских городков это перегиб)) там вообще беспредел по определению)))))
Почтовские, это со слэнга сателит Томска, Северс закрытый город.)
По сабжу моледец.
Ну что такое "почтовый ящик" я в курсе)) сам на таких предприятиях бываю
